만약 지질이 연약한 상태이지만 레이져스크리드 바닥과 같은 장점을 얻고 싶다면 CoGri Korea의 SR-SOP system을 추천합니다.
CASE STUDY
만도헬라일렉트로닉스 인천 송도 물류센터

공법 특징 및 장점


•연약한 지반에 대한 Fast-track Suspended Slab 공법임
•레이져스크리드 바닥의 모든 장점을 제공함
•Full Scale로 테스트한 안정된 설계가 필요함
•디자인 및 시공이 복잡함
•철근이 필요없기 때문에 공기 및 비용을 절약할 수 있음
•Steel Fiber를 대량으로 사용하여 Crack에 대한 관리가 뛰어남




디자인 및 시방



많은 산업단지들이 매립지 혹은 연약한 지반위에 시공되고 있으며, 이로 인하여 Suspended Ground Slab가 요구되고 있다. 전통적인 Reinforced Suspended Slab의 경우에는 비용이 많이 들고 공기가 길며, Random Cracking에 대한 위험이 매우 높았다. 1980년대 및 1990년대에 Steel Fiber Reinforced Pile Support Slab에 대한 디자인 기준을 세우기 위하여 Full Scale Testing이 진행되었으며, 1990년대 이후로는 전세계적으로 디자인이 입증되고 있다.





파일간의 간격을 3 m x 3 m 와 5 m x 5 m 를 유지한 후, 고품질의 Steel Fiber를 대량으로 사용하게 되면, 무거운 하중을 지탱할 수 있는 Concrete Ground Slab의 디자인이 가능하며 시공시 철근이 필요없게 된다. 그러나 Steel Fiber공급업체에서 슬라브 디자인을 제공하여야 하며, 건축주는 Steel Fiber 공급회사 혹은 바닥디자인업체가 적합한 디자인 보장보험에 가입하고 있는지를 확인하여야 한다. 바닥디자인을 초기단계에 우선 하게 되면, 파일 및 파일 간격등에 혼선을 배제할 수 있다. 바닥 판넬의 Aspect Ratio는 1.25를 넘지않도록 하며, 슬라브 두께 대비 Span의 Ratio는 20 미만으로 하여 과도한 Deflection위험을 최소화 한다.



하중 및 Punching Shear에 따라, 바닥 설계는 슬라브가 직접 Pilehead에 지지되거나 혹은 슬라브 Thickenings에 지지될 수 있다. 어느쪽이든 슬라브는 Sub Base와 완벽히 분리되면 건물의 고정된 구조와도 분리하여 건조수축을 허용하게 된다. Free Movement Joint는 최대 50 m간격으로 형성하며 Restraint  로 인한 Mid Panel Cracking을 방지한다. Edge Beam과 Column이 슬라브의 하중을 지탱하게 되는 경우에는 프로젝트 초기 디자인 단계에서 모든 관계회사간의 협의가 필요하다.



콘크리트에 필요한 극한휨강도 (Ultimate Flexural Strength) 및 콘크리트 단면에 고르게 분포될 수 있도록 하기 위하여 Steel Fiber는 45 ~ 50 Kg/m3 을 사용하게 된다. 구조역할을 할 수 있는 고품질의 특수한 Steel Fiber를 사용할 것을 권하며, 인장강도는 1450 N/mm3 및 Undulated Shape의 제품을 사용하여 효과적인 크랙 관리 및 Pull Out Strength를 보장하여야 한다. 일부 Steel Fiber공급업체는 바닥설계시 Pile Head지역과 보 지역을 철근 바를 이용하여 연결함으로써 슬라브 두께를 줄이고자 하고 있다. 그러나 슬라브 두께를 줄인다는 것은 구조적으로 인정이 되더라도, 바닥의 기능과 관련한 요소 즉, 크랙 관리, 휨현상등에는 매우 불리함을 인지하여야 한다.



CoGri그룹의 전세계적인 자원 및 SR-SOP 공법을 통하여 CoGri Korea는 고객에게 Total Design Build Insurance Package (디자인-시공-품질보장보험 팩키지)를 제공하고 있다. SR-SOP공법은 연약한 지반에 적용하는 안전하고 현대적이며, Fast-track을 보장하는 공법이다.





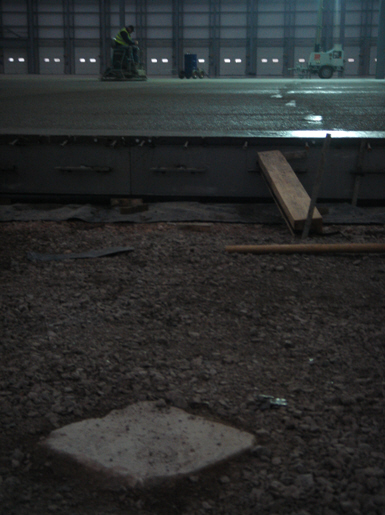

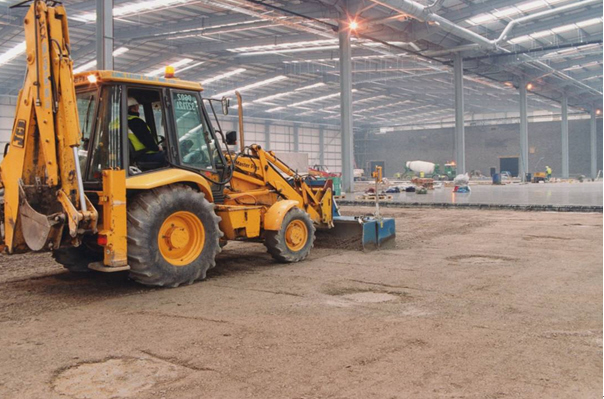

Sub Base가 바닥의 하중을 Sub Grade로 전달하는 역할을 수행하지는 않지만, 입도가 고른 재료를 사용하여 잘 다짐을 하여 바닥시공시 작업대 역할을 하도록 하여야 한다. 동시에 마감레벨은 +0/-25 mm를 유지하도록 하여 슬라브가 건조수축시 방해가 되지 않도록 하여야 한다. Pile Head 혹은 Slab Thickening 면은 +/- 10 mm로 두부정리를 하여야 한다. 콘크리트 배합디자인은 SR-SOP의 경우 매우 중요한데 이는 대량의 Fiber를 사용하기 때문에, 작업성이 떨어지게 되며, 동시에 Random Cracking을 줄이게 된다.  콘크리트 강도는 G30/37을 주로 사용한다.



슬라브는 SOG와 같이 건물의 모든 고정된 구조와 분리하게 되지만, Edge 빔 및 일부 기둥은 Slab를 지지하게 사용될 수 있다. 상세한 사항은 귀사에서 요구하는 경우 CoGri Korea에서 제공하게 된다. JF-SOG 공법과 같이 Free Movement Joint는 25 mm까지 벌어질 수 있다. 따라서 슬라브의 장기적인 내구성 확보를 위하여 독립된 Plate Dowel를 내장한 Armoured Joint 시스템을 시공한다. 모든 Suspended Slab와 같이 시공조인트의 위치는 바닥 설계자의 요구에 따라 주의깊게 설정되어야 한다.

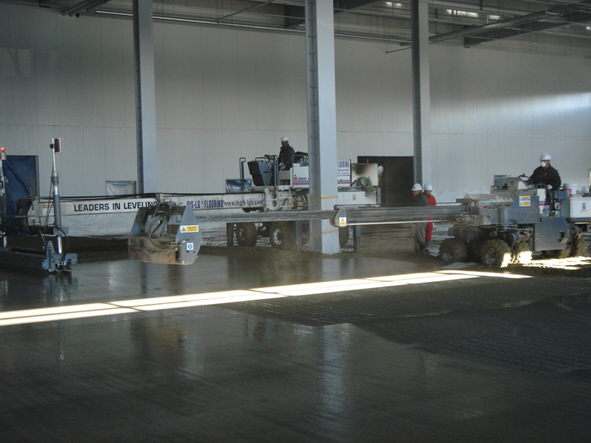

바닥은 레이져스크리드 및 Dry Shake 살포를 위하여 Automated Topping Spreader장비를 사용하며, 바닥마감은 Power Towel을 통하여 Burnished 마감을 하게 된다. 언제나 그렇듯이 양생은 필요한 강도를 확보하고 건조수축에 의한 크랙을 최소화하기 위하여 매우 중요한 단계이다.
