Large Pour Flooring Solutions

Joint Free S.O.G 디자인은 고객이 가장 내구성이 강한 바닥을 원하며, 조인트를 최소화하고자 하는 경우 및 유지관리비용을 최소화하는 경우에 적합한 당사의 프리미엄 바닥시공법입니다.

공법 특징 및 장점




•많은 양의 Steel Fiber를 사용하여 Saw Cut 조인트가 필요하지 않음
•바닥유지관리비용을 최소화함
•조인트가 없기 때문에 Curling 위험이 적고, 평탄도가 우수함
•높은평탄도로 인하여 장비의 유지관리비용이 적게 발생함
•냉동/냉장창고에 적합함
•조인트가 없기 때문에 Load Transfer 부재로 인한 위험이 없음
•높은 하중 혹은 초평탄바닥에 적합한 바닥공법임




디자인 및 시방




만약 지질조건이 SOG에 적합한 경우, Steel Fiber를 일반적으로 35 ~ 45 Kg/m3를 사용하게 되는 경우, Free Movement Joints간격을 최대 50m 거리로 유지할 수 있으며, Saw Cut 조인트는 필요없게 된다. Steel Fiber 사용량은 슬라브 하중 및 Free Movement Joint간격에 따라 결정된다. 건조수축으로 인한 Minor크랙이 발생하게 되지만, 슬라브 디자인 및 Steel Fiber를 사용하여 이러한 크랙이 전체 슬라브에 고르게 분산되도록 하기 때문에 크랙의 폭은 거의 육안으로 확인할 수 없을 정도로 좁게 발생하게 된다.

이에 따라 발생한 크랙이 바닥을 사용하는데 어떠한 지장도 주지 않게 되며, 보수가 불필요하게 된다.  바닥설계가 매우 특수하기 때문에, 디자인에 대한 책임은 Steel Fiber공급업체 혹은 바닥시공업체에서 보장하며, 건축주는 적합한 품질 및 디자인 보장보험이 있는지 확인하는 것이 좋다.

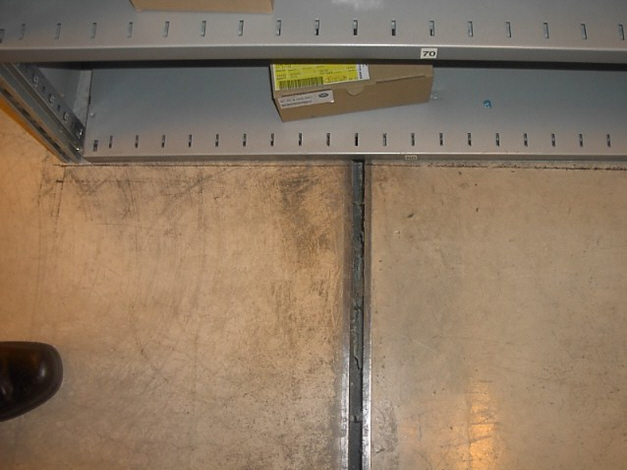

JF-SOG 공법을 적용하는 경우, Free Movement Joint가 25 mm까지 벌어질 수 있다. 따라서 고품질의 Armoured Joint System은 필수적이며, 이를 통하여 Free Movement Joint 에치부분의 파손을 방지할 수 있다. 건축주 및 감리는 특히 Dowel System이 이러한 벌어짐을 가정하고 디자인 되었는지 확인하여야 하며, 동시에 Load Transfer에 대한 확인도 필요하다. Armoured Joint의 벌어짐이 증가한다는 것은 시공조인트를 사전에 주의깊게 계획하고 건축주 및 랙 공급업체와 Lay Out에 대한 합의가 필요함을 의미한다. 만약 바닥시공전에 랙 Lay Out이 확정되지 못하는 경우에는 랙을 설치할 때, (콘크리트가 완전히 건조수축이 완료되기 전에 시공하는 경우) 랙의 다리가 Armoured Joint의 양 측면에 고정되지 않도록 하여야 한다.



많은 Steel Fiber를 사용하기 때문에, JF-SOG 공법에서는 Dry Shake Hardener사용이 매우 중요하며, 이는 바닥표면에 노출되는 Steel Fiber양을 최소화하기 위함이다.





시공법

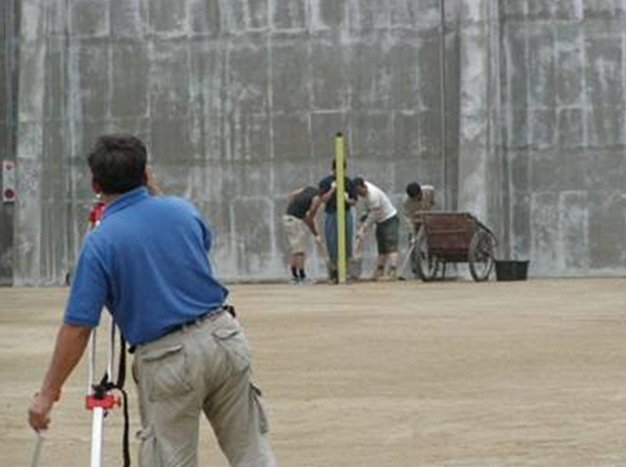

일반적으로 바닥시공법은 SOG공법을 따르며, 단지 Joint가 없기 때문에 건축주에게는 장기적인 잇점을 제공하게 된다. 공사시 품질관리 수준은 월등히 높아야 한다. 조인트가 없기 때문에 Sub Base의 마감 평탄도 및 레벨은 더욱 중요하다. LP-SOG공법과 같이 당사의 엔지니어가 Sub Base작업시 현장작업을 Supervision하게 되며, 3m 간격으로 레벨을 측정하여 요구하는 레벨수준에 도달했는지 (+0/-25 mm) 확인한다.

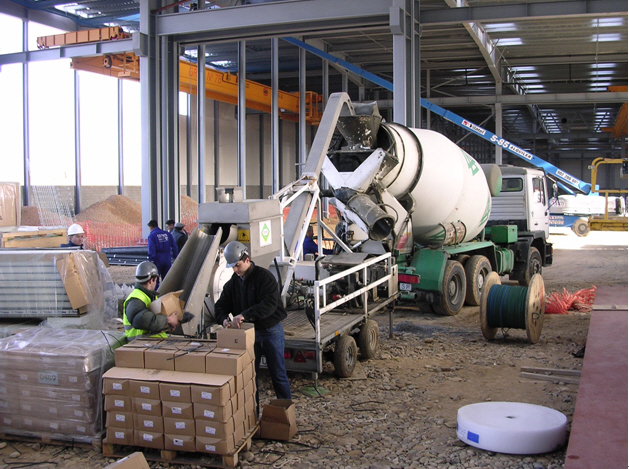

Joint Free 슬라브의 경우 Free Movement Joint의 벌어짐이 매우 크기 때문에 콘크리트의 배합 및 품질관리가 특히 중요하다. CoGri Korea 엔지니어가 그 지역에서 가장 좋은 재료를 사용하고 품질수준이 우수한 레미콘회사를 선정한 후,  상세한 시험배합을 하게 된다. 또한 콘크리트의 생산 및 현장조달까지 모든 과정을 통하여 품질관리를 시행한다. Steel Fiber는 레미콘 공장에서 혼합하거나 현장에서 Fiber Blower를 통하여 혼합하게 되는데, 이는 Steel Fiber 타입 및 레미콘트럭의 조건에 따라 변경이 가능하다.

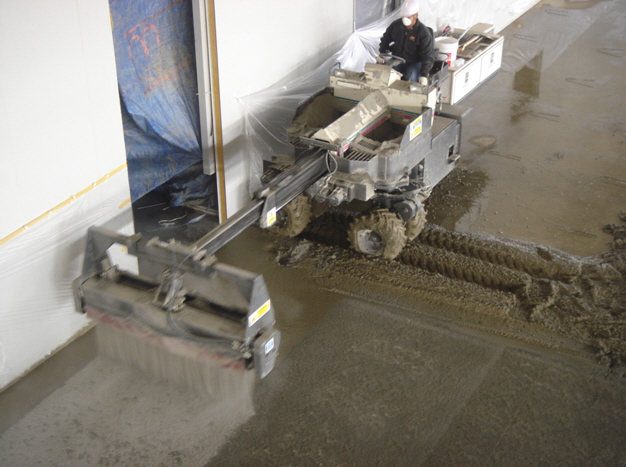

LP-SOG공법과 같이 콘크리트는 CoGri Korea의 S-240 레이져스크리드를 사용하여 타설 및 레벨작업을 하게 된다.  CoGri 그룹의 초평탄바닥 기술 및 경험을 바탕으로 당사는 JF-SOG 바닥을 TR-34의 ‘Category 1’기준 (즉, 삼방향지게차용 물류창고 바닥)까지 초평탄바닥시공이 가능하다. 또한  Joint Free 방식이기 때문에 Curling 현상이 발생하지 않게 되며, 건축주는 장기적으로 매우 평탄한 바닥상태를 유지할 수 있다. Dry Shake를 4~5 kg/m2 살포하여 표면에 Fiber가 노출되는 것을 방지한다. 만약 필요하다면 색상을 가진 Dry Shake  마감이 가능하지만, 색상이 완벽하게 균일하지 못하게 분포되는 것을 이해하여야 한다. Dry Shake를 시공하는 경우에는 가능한 초기에 Automated Topping Spreader를 사용하는 것을 적극 추천하며, 이는 시간을 맞추지 못하여 발생할 수 있는 박리현상에 대한 위험성을 줄이기 위함이다.
