공법 특징 및 장점

• Multi-Storey 물류창고에서 엄격한 평탄도 시공이 가능함
• 바닥의 Upgrading방법으로 시공할 수 있음
• 예산 및 고객의 선호에 따라, Bonded 혹은 Unbonded Topping Slab 가 가능함
• CoGri Korea의 TP-FS 는 품질이 입증된 공법임


디자인 및 시방

마감슬라브 (Topping Slab)는 구조슬라브로 원하는 바닥평탄도를 시공할 수 없을 때 적용되는데 예를 들면, 다층구조의 물류창고에서 Deckplate 슬라브의 경우 휨현상으로 인하여 마감슬라브를 시공하게 되는 경우가 있다.

때로는 건설사에서 공사스케쥴 혹은 공정단계, 또는 건축주가 바닥의 평탄도를 매우 높게 요구하는 경우에 건설사에서 우선 구조슬라브를 타설하고 추후에 마감슬라브를 시공하곤 한다. 또한 Precast 슬라브 시스템에서 Bonded 마감슬라브가 적용된다.

설계시 중요한 검토사항은 예산 및 유효높이 사용정도 및 건축주의 마감바닥에 대한 선호도등에 따라 마감슬라브 Type 을 결정하는 것이다. 두가지 Type이 검토될 수 있다.

1. The Bonded TP-FS

마감슬라브를 구조슬라브와 완전히 겹합하도록 하여 일체화 슬라브로 시공하는 방법이다.

Bonded Topping Slab의 두께는 75 mm이상이지만 절대적인 최저높이는 60 mm를 유지하도록 하여야 한다. Bonding 타입에서 가장 중요한 것은 마감슬라브가 기능을 제대로 못하고 구조슬라브와 De-bonding되는 위험이다. CoGri 그룹의 20여년의 경험을 통하여 CoGri Korea는 구조슬라브에 대한 적합한 면처리 및 Shear Connector를 사용하여 Mechanical Bonding System을 제공하여야 한다고 강조하고 있다.

Bonding Agent만을 사용하게 되면 충분하지 않게 된다. Saw Cut조인트는 필요없다. 단, 구조슬라브에 여전히 움직이는 조인트가 있다면, 마감슬라브에서도 동일한 위치에 조인트를 시공한다. 건축주는 마감슬라브에 건조수축을 인한 일부 Random Cracking이 발생할 수 있음을 이해하여여 하며, 동시에 바닥시공업체는 크랙을 최소화하도록 모든 노력을 기울여야 한다.


2. The Unbonded TP-FS
만약 건축주가 건조수축에 의한 크랙을 원하지 않는 경우 Unbonded Topping공법이 적합하다. Unbonded Topping Slab는 Wearing Slab와 같이 독립적으로 기능을 하게 되며 이 때문에 Curling위험을 최소화하기 위한 슬라브두께가 매우 중요하다. BS 8204 Part 2  Concrete Wearing Surface  - Code of Practice에서는 Curling위험을 최소화하기 위하여 슬라브 두께를  150 mm로 사용하도록 요청하고 있다.

전문바닥보수 경험을 통하여 CoGri 그룹은 가능하면 최소 Unbonded Topping Slab두께를 150 mm를 유지하도록 권고하고 있으며, 여러 상황 및 조건이 여의치 않은 경우에는 120 mm까지 줄일 수 있다.  그러나 이러한 경우 건축주는 조인트 지역에서 일부 Curling현상이 발생할 수 있는 위험을 감수하여야 한다.

일반적으로 Unbonded Topping Slab디자인은 SOG공법과 같으며, 이에 따라 조인트 베치 및 Load Transfer에 주의를 하여야 한다. SOG의 Sub Base와 같이 Unbonded Topping Slab를 지지하는 구조슬라브 표면은 가능한 평탄하고 부드러워야 하며, Topping Slab의 건조수축에 방해를 하여 Random Cracking이 발생하지 않도록 하여야 한다. 구조슬라브에 대한 평탄도는 +/-15 mm을 주로 사용하고 있다.

마감슬라브는 TR-34기준 Superflat즉, 초평탄바닥까지 시공이 가능하며 당사에서는 건축주가 건설사를 선정하기 전에 바닥평탄도 및 검수에 대하여 명확히 시방화되어 있어야 한다고 강조하고 있다.

시공법

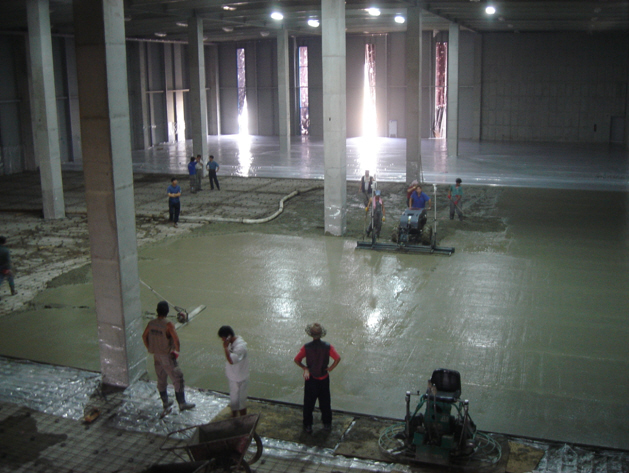

1층의 마감슬라브는 레이져스크리드를 사용하여 시공이 가능하며, 그 이상의 층은 소형레이져스크리드 장비인 ‘Copperhead’를 사용하여 TR-34의 ‘FM2’시방을 만족하도록 시공한다. 만약 삼방향지게차를 사용하여야 하는 경우에는 Long Strip 공법을 적용할 수 도 있다.

마감슬라브를 시공하기 전에 CoGri Korea의 엔지니어는 구조슬라브의 레벨 및 상태를 전면적으로 조사하여 최종 바닥레벨을 확정하게 된다.

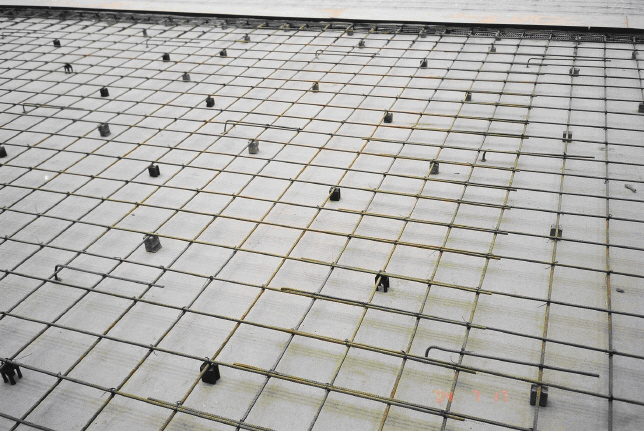

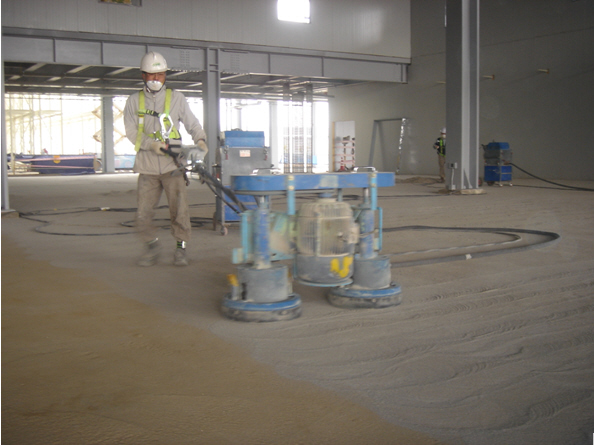

Bonded Topping의 경우에는 표면의 레이턴스를 제거하기 위한 면처리 작업을 구조슬라브 조건에 따라 그라인딩, Shotblasting 혹은 평삭기등을 사용하여 작업하게 된다. 바닥을 완전히 청소한 후, Shear Connector를 설치하는데, 주로 철근을 구조슬라브에 1.5 m 간격으로 에폭시 레진을 이용하여 고정한다. 2차 Reinforcement로 Steel Fabric (주로 7 mm @ 200 mm) 혹은 25 Kg/m3의 Steel Fiber를 사용하여 발생하는 크랙을 관리한다. 그러나 효과적인 Mechanical Bonding을 위하여 CoGri Korea는 Steel Fabric을 Shear Connector와 겹합하는 구조를 선호하고 있다.

Unbonded Topping Slab는 SOG 바닥과 같이 시공하며, 최대 6.5 m 간격내에서 Saw Cut을 하게 된다. 시공조인트는 Load Transfer가 가능한 Dowel을 내장한 Armoured Joint System을 사용한다.

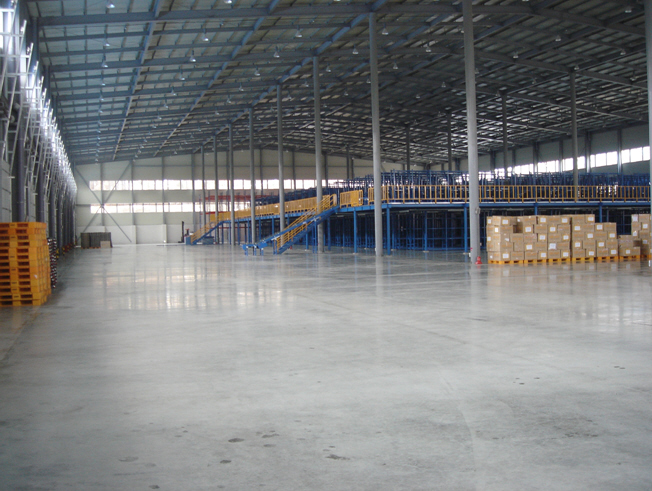

전세계적으로 20여년이상의 산업용 콘크리트 바닥 시공 경험을  통하여 CoGri그룹  및 CoGri Korea는 TP-FS공법이 품질이 입증된 시공법이며,  최대의 성능을 발휘하면서, 강한 마모저항도를 갖추며 유지관리비용을 최소화한 공법임을 확신하고 있습니다. 국내에서 최근에 당사의 Topping Slab Floor System을 적용하여 그 혜택을 누리고 있는 회사는 Prologis, Schenker Korea 및 농심등이 있습니다.
